UTP케이블 제작하기(3) - 랜선 만들기
blumoon1718
2022. 4. 11. 12:10
개요
본격적으로 랜선을 만들어 봅시다.
랜선 만들기(순서)
- 랜선 피복 탈피
- 배선순서정렬
- 선 자르기
- 배선 순서 확인
- 랜선 연결하기(RJ45)
- 랜툴로 찝기
1. 랜선 피복 탈피
랜탈피기를 돌려서 랜선의 피복을 탈피시킵니다.
주의 너무 많이 돌려서 자르면 피복 안의 선들이 잘릴 수 있음

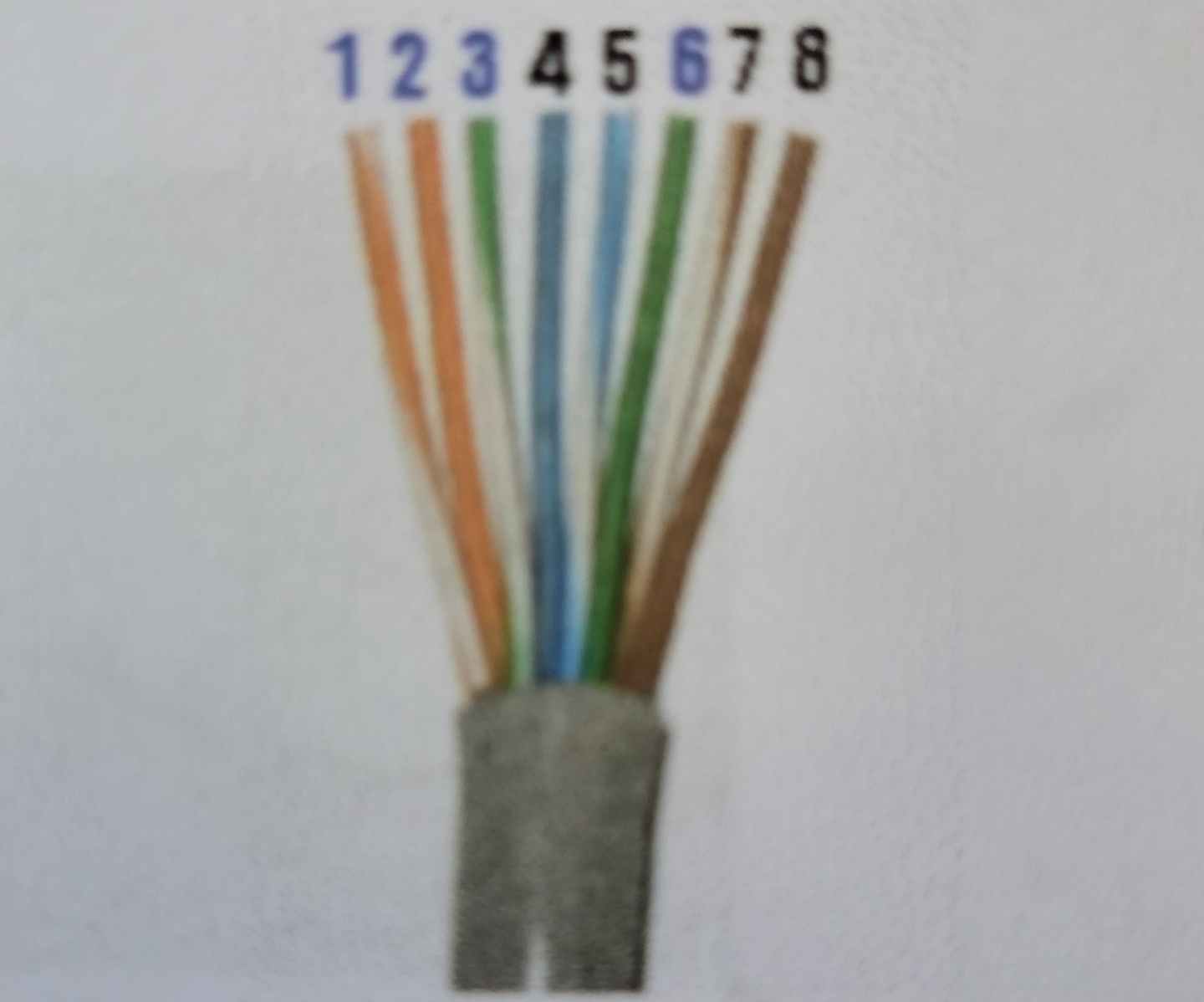

2. 배선 순서 정렬
배선 순서에 맞게 배열합니다.
주의 RJ45잭과 연결할 때 선이 꼬여 있으면 끝까지 들어가지 않는 선들이 있을 수 있음
3. 선 자르기
들쭉날쭉한 선들을 수평이 되도록 잘라줍니다.
Tip 사진처럼 랜툴을 사용하여 잘라도 되고, 가위를 사용하면 좀 더 편함
4. 배선순서확인
RJ45잭에 연결하기 전에 꼭 확인해줍니다
5. 랜선 연결하기(RJ45)
RJ45잭과 랜선을 연결합니다.
주의 8가닥의 선들이 모두 끝까지 들어가야함
6. 랜툴로 찝기
랜선을 연결한 RJ45잭을 랜툴의 8포트에 넣고 찝어줍니다.
주의 꼭 8포트에 넣고 찝어야 합니다.
+)원래는 렌테스터기를 이용해서 만들어진 UTP케이블이 정상적으로 작동하는지 확인해야 합니다. 하지만 제가 시험을 볼때는 랜테스터기는 사용하지 않고, 감독관이 외관상으로 잘 만들어졌는지만 확인하고 점수를 부여했습니다.
정리하며
이 과정을 20번 넘게 반복하다 보면 자연스레 능숙해지고 걸리는 속도도 단축시킬 수 있으실 겁니다.
